    Product Name:Radial spherical plan bearing--- self maintenance
    Click here to download the PDF file

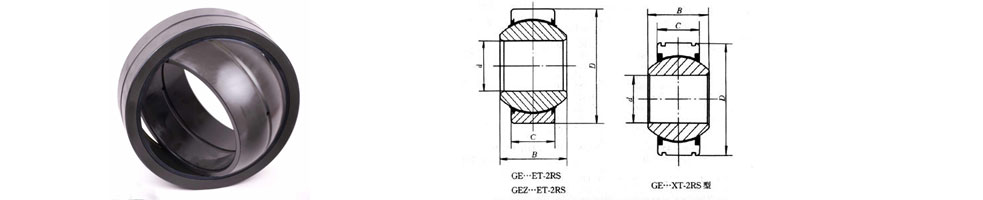

Radial sperical plan bearings--- self maintenance
Bearing Designations  Principal Dimensions (mm) Basic  load  rating (kN)      Other Dimensions (mm)               Abutment and fillet dimensions  (mm)      Weight    (kg)
d D B C  Dynamic          (Cdr )  Static            (Csr)  dk r1min r2min b M da  min da max Damax Da min ra max rb max
GE70ES 70 105 49 40 315 1565 92 1 1 　 　 77 75 99 84 1.0 1.0 1.50
GE70ES-2RS 　 105 49 40 315 1565 92 1 1 　 　 77 75 99 89 1.0 1.0 1.50
GE70ET-2RS 　 105 49 40 440 890 92 1 1 　 　 77 75 99 89 1.0 1.0 1.49
GE70FH-2RS 　 105 49 40 440 890 92 1 1 　 　 77 75 99 89 1.0 1.0 1.49
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE80ES 80 120 55 45 400 2010 105 1 1 　 　 88 85 114 97 1.0 1.0 2.23
GE80ES-2RS 　 120 55 45 400 2010 105 1 1 　 　 88 85 114 102 1.0 1.0 2.23
GE80ET-2RS 　 120 55 45 565 1145 105 1 1 　 　 88 85 114 102 1.0 1.0 2.22
GE80FH-2RS 　 120 55 45 565 1145 105 1 1 　 　 88 85 114 102 1.0 1.0 2.22
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE90ES 90 130 60 50 490 2445 115 1 1 8 5 98 96 124 106 1.0 1.0 2.75
GE90ES-2RS 　 130 60 50 490 2445 115 1 1 8 5 98 96 124 110 1.0 1.0 2.75
GE90ET-2RS 　 130 60 50 690 1390 115 1 1 　 　 98 96 124 110 1.0 1.0 2.72
GE90XT-2RS 　 130 60 50 690 1390 115 1 1 　 　 98 96 124 110 1.0 1.0 2.72
GE90FH-2RS 　 130 60 50 690 1390 115 1 1 　 　 98 96 124 110 1.0 1.0 2.72
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE100ES 100 150 70 55 605 1650 130 1 1 8.3 6 109 106 143 120 1.0 1.0 4.36
GEG100ES 　 160 85 55 605 1650 140 1 1 11.1 6 110 107 153 131 1.0 1.0 5.95
GE100ES-2RS 　 150 70 55 605 1650 130 1 1 8.3 6 109 107 143 127 1.0 1.0 4.31
GEG100ES-2RS 　 160 85 55 605 1650 140 1 1 11.1 6 110 107 153 133 1.0 1.0 5.91
GE100ET-2RS 　 150 70 55 860 1650 130 1 1 　 　 109 107 143 127 1.0 1.0 4.35
GE100XT-2RS 　 150 70 55 860 1650 130 1 1 　 　 109 107 143 127 1.0 1.0 4.35
GE100FH-2RS 　 150 70 55 860 1650 130 1 1 　 　 109 107 143 127 1.0 1.0 4.35
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE110ES 110 160 70 55 660 1770 140 1 1 11.5 5 120 116 154 131 1.0 1.0 4.70
GE110ES-2RS 　 160 70 55 660 1770 140 1 1 11.5 5 120 116 154 138 1.0 1.0 4.70
GE110ET-2RS 　 160 70 55 930 1770 140 1 1 　 　 120 116 154 138 1.0 1.0 4.69
GE110XT-2RS 　 160 70 55 930 1770 140 1 1 　 　 120 116 154 138 1.0 1.0 4.69
GE110FH-2RS 　 160 70 55 930 1770 140 1 1 　 　 120 116 154 138 1.0 1.0 4.69
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE120ES 120 180 85 70 950 2570 160 1 1 13.5 6 130 126 174 146 1.0 1.0 7.96
GE120ES-2RS 　 180 85 70 950 2570 160 1 1 13.5 6 130 126 174 154 1.0 1.0 7.96
GE120ET-2RS 　 180 85 70 1340 2570 160 1 1 　 　 130 126 174 154 1.0 1.0 7.95
GE120XT-2RS 　 180 85 70 1340 2570 160 1 1 　 　 130 126 174 154 1.0 1.0 7.95
GE120FH-2RS 　 180 85 70 1340 2570 160 1 1 　 　 130 126 174 154 1.0 1.0 7.95
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1.0 1.0 　
GE140ES 140 210 90 70 1070 5360 180 1 1 13.5 5 160 146 204 168 1.0 1.0 11.0
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE140ES-2RS 　 210 90 70 1070 5360 180 1 1 13.5 5 160 146 204 173 1.0 1.0 11.0
GE140ET-2RS 　 210 90 70 1510 3050 180 1 1 　 　 160 146 204 173 1.0 1.0 10.9
GE140XT-2RS 　 210 90 70 1510 3050 180 1 1 　 　 160 146 204 173 1.0 1.0 10.9
GE140FH-2RS 　 210 90 70 1510 3050 180 1 1 　 　 160 146 204 173 1.0 1.0 10.9
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE160ES 160 230 105 80 1360 3570 200 1 1 13.5 6 170 166 224 186 1.0 1.0 14.0
GE160ES-2RS 　 230 105 80 1360 3570 200 1 1 13.5 6 170 166 224 196 1.0 1.0 14.0
GE160ET-2RS 　 230 105 80 1920 2030 200 1 1 　 　 170 166 224 196 1.0 1.0 13.9
GE160XT-2RS 　 230 105 80 1920 2030 200 1 1 　 　 170 166 224 196 1.0 1.0 13.9
GE160FH-2RS 　 230 105 80 1920 2030 200 1 1 　 　 170 166 224 196 1.0 1.0 13.9
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE180ES 180 260 105 80 1530 7650 225 1.1 1.1 14 6 192 187 253 214 1.0 1.0 18.5
GE180ES-2RS 　 260 105 80 1530 7650 225 1.1 1.1 14 6 192 187 253 224 1.0 1.0 18.5
GE180ET-2RS 　 260 105 80 2160 4360 225 1.1 1.1 　 　 192 187 253 224 1.0 1.0 18.3
GE180XT-2RS 　 260 105 80 2160 4360 225 1.1 1.1 　 　 192 187 253 224 1.0 1.0 18.3
GE180FH-2RS 　 260 105 80 2160 4360 225 1.1 1.1 　 　 192 187 253 224 1.0 1.0 18.3
GE180DS 　 260 105 80 2160 7445 219 1.1 1.1 　 　 192 187 253 224 1.0 1.0 17.0
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE200ES 200 290 130 100 2125 10625 250 1.1 1.1 15.2 8 212 207 283 233 1.0 1.0 28.5
GE200ES-2RS 　 290 130 100 2125 10625 250 1.1 1.1 15.2 8 212 207 283 245 1.0 1.0 28.5
GE200ET-2RS 　 290 130 100 3000 6050 250 1.1 1.1 　 　 212 207 283 245 1.0 1.0 28.4
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE200XT-2RS 　 290 130 100 3000 6050 250 1.1 1.1 　 　 212 207 283 245 1.0 1.0 28.4
GE200FH-2RS 　 290 130 100 3000 6050 250 1.1 1.1 　 　 212 207 283 245 1.0 1.0 28.4
GE200DS 　 290 130 100 2125 10580 249 1.1 1.1 16 8 212 207 283 245 1.0 1.0 26.5
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE220ES 220 320 135 100 2340 11690 275 1.1 1.1 13.6 6 238 227 313 260 1.0 1.0 35.3
GE220ES-2RS 　 320 135 100 2340 11690 275 1.1 1.1 13.6 6 238 227 313 272 1.0 1.0 35.3
GE220ET-2RS 　 320 135 100 3300 6655 275 1.1 1.1 　 　 238 227 313 272 1.0 1.0 35.2
GE220XT-2RS 　 320 135 100 3300 6655 275 1.1 1.1 　 　 238 227 313 272 1.0 1.0 35.2
GE220FH-2RS 　 320 135 100 3300 6655 275 1.1 1.1 　 　 238 227 313 272 1.0 1.0 35.2
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE240ES 240 340 140 100 2550 12750 300 1.1 1.1 　 　 265 247 333 286 1.0 1.0 39.0
GE240ES-2RS 240 340 140 100 2550 12750 300 1.1 1.1 　 　 265 247 333 299 1.0 1.0 39.0
GE240ET-2RS 　 340 140 100 3600 7260 300 1.1 1.1 　 　 265 247 333 299 1.0 1.0 38.9
GE240XT-2RS 　 340 140 100 3600 7260 300 1.1 1.1 　 　 265 247 333 299 1.0 1.0 38.9
GE240FH-2RS 　 340 140 100 3600 7260 300 1.1 1.1 　 　 265 247 333 299 1.0 1.0 38.9
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
GE260ES 260 370 150 110 3150 15750 337 1.1 1.1 9.3 8 280 267 363 310 1.0 1.0 51.5
F-GE260 　 330 80 80 2006 10030 295 4 2 12 3 280 267 327 310 1.0 1.0 20.2
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1.0 1.0 　
F-GE340 340 460 118 118 1015 20060 400 4 2 12.5 3 370 347 467 414 1.0 1.0 69.3
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
