    Product Name:Double direction angular contact thrust ball bearing
    Click here to download the PDF file

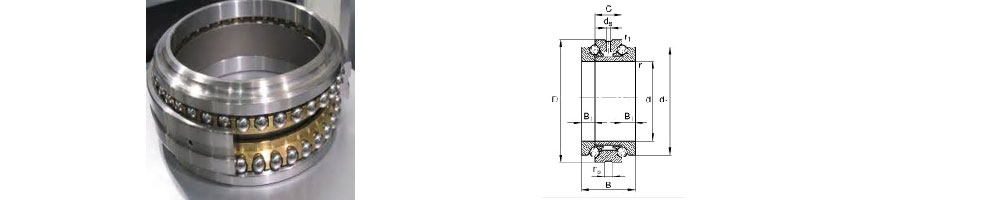

Double direction angular contact thrust ball bearing
Table 1          Tolerance class  SP, UP     Shaft washer
d / mm SP   UP  SP, UP
∆dmp ∆ds Si, Se ∆ds, ∆dmp Si, Se ∆Ts
over incl. max min max min max max min max max min
-- 30 0 -8 +1 -9 3 0 -6 1.5 +50 -30
30 50 -10 +1 -11 3 -8 1.5 +60 -100
50 80 -12 +2 -14 4 -9 2 +70 -120
80 120 -15 +3 -18 4 -10 2 +85 -140
120 180 -18 +3 -21 5 -13 3 +95 -160
180 250 -22 +4 -26 5 -15 3 +120 -200
250 315 -25 +5 -30 7 -18 4 +150 -250
315 400 -30 +5 -35 7 -23 4 +200 -360
  Remark: 47and 49 series shoud accord with 44 and 49 series inner diameter.
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
Table 2          Tolerance class  SP, UP     housing washer
D / mm ∆Dmp ∆Cs
over  incl. max min max min
30 50 -20 -27 0 -30
50 80 -24 -33
80 120 -28 -38
120 150 -33 -44
150 180 -33 -46
180 250 -37 -52
250 315 -41 -59
315 400 -46 -64
400 500 -50 -70
500 630 -55 -77

Double direction angular contact thrust ball bearings for spindle with UP, SP, P4, P5 grade
 Bearing Designations Principal Dimensions   (mm)  Basic  load  rating   (kN)  Speed  ratings   (rpm)  Weight    (kg)
Old spec Designations d D T B C r   Dynamic  (Ca )    Static  (Coa) Grease  Oil
2268916 234916M 80 110 38 9.5 19 1 40 110 3600 4600 1.2
2268116 234416M 80 125 54 13.5 27 1.1 45 95 4400 5600 1.57
2268116K 234716M 83 125 54 13.5 27 1.1 45 95 4400 5600 1.4
　 　 　 　 　 　 　 　 　 　 　 　 　
2268917 234917M 85 120 44 11 22 1 45 135 3400 4400 1.8
2268117 234417M 85 130 54 13.5 27 1.1 50 110 4300 5500 2.25
2268117K 234717M 88 130 54 135 27 1.1 50 110 4300 5500 2.07
　 　 　 　 　 　 　 　 　 　 　 　 　
2268918 234918M 90 125 44 11 22 1 50 164 3200 4200 2.4
2268118 234418M 90 140 60 15 30 1.5 56 146 4200 5400 3.13
2268118K 234718M 93 140 60 15 30 1.5 56 146 4200 5400 3.0
　 　 　 　 　 　 　 　 　 　 　 　 　
2268919 234919M 95 130 44 11 22 1 52 178 3000 4000 2.7
2268119 234419M 95 145 60 15 30 1.5 60 150 4000 5200 3.04
2269119K 234719M 98 145 60 15 30 1.5 60 150 4000 5200 2.83
　 　 　 　 　 　 　 　 　 　 　 　 　
2268920 234920M 100 140 48 12 24 1 55 196 2800 3800 1.95
2268920K 234920X 104 140 48 12 24 1 55 196 2800 3800 1.8
2268120 234420M 100 150 60 15 30 1.5 63 156 3800 5000 2.66
2268120K 234720M 103 150 60 15 30 1.5 63 156 3800 5000 2.54
　 　 　 　 　 　 　 　 　 　 　 　 　
2268921 234921M 105 145 48 12 24 1 56 208 2600 3600 2.04
2268921K 234921X 109 145 48 12 24 1 56 208 2600 3600 1.9
2268121 234421M 105 160 66 16.5 33 2 71 176 3600 4800 3.41
2268121K 234721M 109 160 66 16.5 33 2 71 176 3600 4800 3.24
　 　 　 　 　 　 　 　 　 　 　 　 　
2268922 234922MM 110 150 48 12 24 1 57 215 2600 3400 2.12
2268922K 234922X 114 150 48 12 24 1 57 215 2600 3400 2.02
2268122 234422M 110 170 72 18 36 2 93 224 3400 4500 4.75
2268122K 234722 114 170 72 18 36 2 93 224 3400 4500 4.51
　 　 　 　 　 　 　 　 　 　 　 　 　
2268924 234924M 120 165 54 13.5 27 1 67 256 2200 3200 2.94
2268924K 234924X 124 165 54 13.5 27 1 67 256 2200 3200 2.68
2268124 234424M 120 180 72 18 36 2 95 240 3200 4300 4.72
2268124K 234724M 124 180 72 18 36 2 95 240 3200 4300 4.46
　 　 　 　 　 　 　 　 　 　 　 　 　
2268926 234926M 130 180 60 15 30 1.5 80 315 2000 3000 3.95
2268926K 234926X 134 180 60 15 30 1.5 80 315 2000 3000 3.23
2268126 234426M 130 200 84 21 42 2 120 300 2800 3800 6.86
2268126K 234726M 135 200 84 21 42 2 120 300 2800 3800 6.16
　 　 　 　 　 　 　 　 　 　 　 　 　
2268928 234928M 140 190 60 15 30 1.5 91 365 2000 2800 4.2
2268928K 234928X 144 190 60 15 30 1.5 91 365 2000 2800 3.95
2268128 234428M 140 210 84 21 42 2.1 125 320 2600 3600 8.28
2268128K 234728M 145 210 84 21 42 2.1 125 320 2600 3600 8.07
　 　 　 　 　 　 　 　 　 　 　 　 　
2268930 234930M 150 210 72 18 36 2 116 465 1800 2400 6.6
2268930K 234930X 155 210 72 18 36 2 116 465 1800 2400 6.2
2268130 234430M 150 225 90 22.5 45 2.1 134 355 2600 3600 9.21
2268130K 234730M 155 225 90 22.5 45 2.1 134 355 2600 3600 8.79
　 　 　 　 　 　 　 　 　 　 　 　 　
2268932 234932M 160 220 72 18 36 2 118 490 1700 2400 7
2268932K 234932X 165 220 72 18 36 2 118 490 1700 2400 6.6
2268132 234432M 160 240 96 24 48 2.1 160 415 2400 3400 11.1
2268132K 234732M 165 240 96 24 48 2.1 160 415 2400 3400 10.7
　 　 　 　 　 　 　 　 　 　 　 　 　
2268934 234934M 170 230 72 18 36 2 120 520 1600 2200 7.35
2268934K 234934X 175 230 72 18 36 2 120 520 1600 2200 6.6
2268134 234434M 170 260 108 27 54 2.1 196 520 2200 3200 15.3
2268134K 234734M 176 260 108 27 54 2.1 196 520 2200 3200 14.6
　 　 　 　 　 　 　 　 　 　 　 　 　
2268936 234936M 180 250 84 21 42 2 158 655 1500 2000 10.7
2268936K 234936X 186 250 84 21 42 2 158 655 1500 2000 9.8
2268136 234436M 180 280 120 30 60 2.1 224 585 2000 3000 20.5
2268136K 234736M 187 280 120 30 60 2.1 224 585 2000 3000 19.6
　 　 　 　 　 　 　 　 　 　 　 　 　
2268938 234938M 190 260 84 21 42 2 161 695 1400 2000 11
2268938K 234938X 196 260 84 21 42 2 161 695 1400 2000 8.2
2268138 234438M 190 290 120 30 60 2.1 232 630 1900 2800 24.1
2268138K 234738M 197 290 120 30 60 2.1 232 630 1900 2800 21.2
　 　 　 　 　 　 　 　 　 　 　 　 　
2268940 234940M 200 280 96 24 48 2 204 855 1300 1800 15.7
2268940K 234940XM 207 280 96 24 48 2 204 855 1300 1800 14.5
2268140 234440M 200 310 132 33 66 2.1 270 720 1800 2600 30.9
2268140K 234740M 207 310 132 33 66 2.1 270 720 1800 2600 28.6
　 　 　 　 　 　 　 　 　 　 　 　 　
2268944 234944M 220 300 96 24 48 2 210 930 1200 1700 17
2268944K 234944X 227 300 96 24 48 2 210 930 1200 1700 15.5
2268144 234444M 220 340 144 36 72 3 325 900 1600 2200 36.9
2268144K 234744M 228 340 144 36 72 3 325 900 1600 2200 35.3
　 　 　 　 　 　 　 　 　 　 　 　 　
2268948 234948M 240 320 96 24 48 2 213 980 1100 1500 18.3
2268948K 234948X 247 320 96 24 48 2 213 980 1100 1500 16.6
2268148 234448M 240 360 144 36 72 3 335 965 1500 2000 38.9
2268148K 234748M 248 360 144 36 72 3 335 965 1500 2000 37.2
　 　 　 　 　 　 　 　 　 　 　 　 　
2268952 234952M 260 360 120 30 60 2 315 1390 1000 1400 30
2268952K 234952X 269 360 120 30 60 2 315 1390 1000 1400 27.8
2268152 234452M 260 400 164 41 82 3 390 1180 1400 1900 56.5
2268152K 234752M 269 400 164 41 82 3 390 1180 1400 1900 54.1
　 　 　 　 　 　 　 　 　 　 　 　 　
2268956 234956M 280 380 120 30 60 2 320 1470 900 1300 33.5
2268956K 234956X 289 380 120 30 60 2 320 1470 900 1300 30.9
2268156 234456M 280 420 164 41 82 3 400 1270 1300 1800 57.1
2268156K 234756M 289 420 164 41 82 3 400 1270 1300 1800 54.5
　 　 　 　 　 　 　 　 　 　 　 　 　
2268960 234960M 300 420 144 36 72 3 395 1810 850 1200 53
2268960K 234960X 310 420 144 36 72 3 395 1810 850 1200 49
2268160 234460M 300 460 190 47.5 95 3 455 1530 1200 1700 90.7
2268160K 234760M 310 460 190 47.5 95 3 455 1530 1200 1700 86.5
　 　 　 　 　 　 　 　 　 　 　 　 　
2268964 234964M 320 440 144 36 72 3 405 2000 800 1100 55.3
2268964K 234964X 330 440 144 36 72 3 405 2000 800 1100 51.5
2268164 234464M 320 480 190 47.5 95 3 465 1630 1200 1700 90.3
2268164K 234768M 330 480 190 47.5 95 3 465 1630 1200 1700 86.5
　 　 　 　 　 　 　 　 　 　 　 　 　
2268168 234468M 340 520 212 53 106 3 550 2000 1100 1600 122
2268168K 234768M 350 520 212 53 106 3 550 2000 1100 1600 117
　 　 　 　 　 　 　 　 　 　 　 　 　
2268172 234472M 360 540 212 53 106 3 560 2040 1000 1500 128
2268172K 234772M 370 540 212 53 106 3 560 2040 1000 1500 123
　 　 　 　 　 　 　 　 　 　 　 　 　
2268176 234476M 380 560 212 53 106 3 570 2200 1000 1500 133
2268176K 234776M 390 560 212 53 106 3 570 2200 1000 1500 128
　 　 　 　 　 　 　 　 　 　 　 　 　
2268180 234480M 400 600 236 59 118 3 655 2550 900 1300 198
2268180K 234780M 410 600 236 59 118 3 655 2550 900 1300 187
　 　 　 　 　 　 　 　 　 　 　 　 　
